新型儲能作為能源革命的核心技術，全球市場高速增長，個性化、品質化的需求日益增加。能夠直接影響儲能終端產品良率、滿足“多樣化、周期可控”的柔性化電池PACK線設備，成為制勝儲能的關鍵變量。
面對千帆競發的儲能賽道，海目星聚焦用戶側與發電側兩大應用方向，以豐富的智能制造與強大的自動化整合能力，推出方殼電池儲能PACK線，通過“人機協同”式的柔性化、定制化生產方式，為家用儲能、通訊基站、風光電等儲能領域電池模組的全自動生產制造提供優質的綜合解決方案。
01
方案簡介
方殼電池儲能PACK線技術
對方形電芯進行加工，組裝成模組，再將模組包裝成儲能電池包的自動化生產線。主要用于PACK的上線、下線、檢測、廠內傳輸和包裝。
設備特點
· 適用于50AH-280AH電芯生產
· 線體采用模塊化、柔性化設計
· 以較小的站地空間兼容不同尺寸、不同工藝的PACK生產
· 設備效率為12-16PPM（電芯數量）
· 一次性良率控制在99.3%，合格率為100%
全工序流程
人工上料-電芯讀碼、OCV測試電芯緩存-等離子清潔、極性調整-電芯A/B點膠-自動上端板-電芯堆疊-模組捆扎-極性檢測-模組絕緣測試-視覺定位-極柱清洗-人工擺放鋁牌-激光焊接-模組DCR測試-模組EOL測試-模組入箱-人工PACK部分
?? 點擊即可觀看
02
部分線體單機介紹

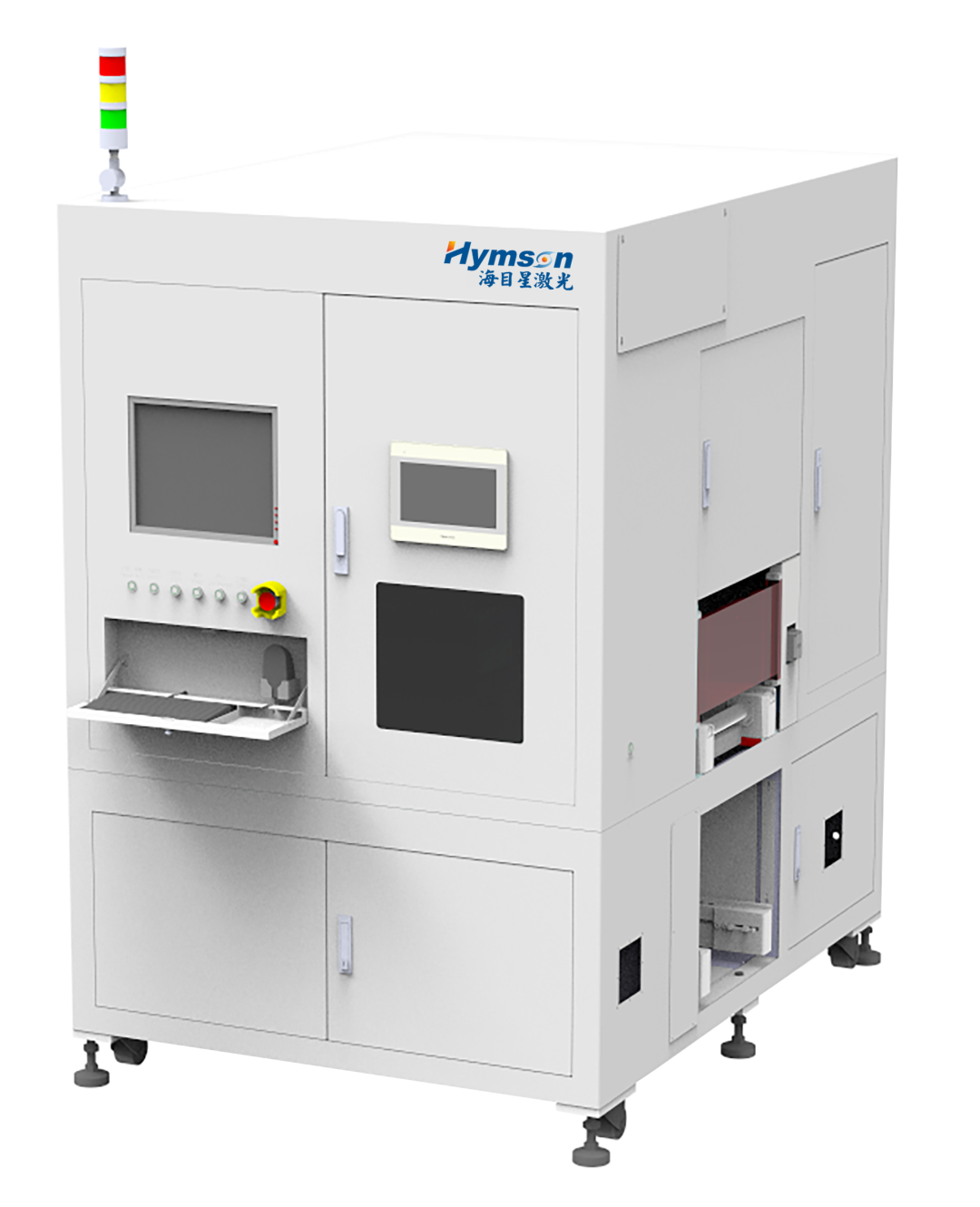

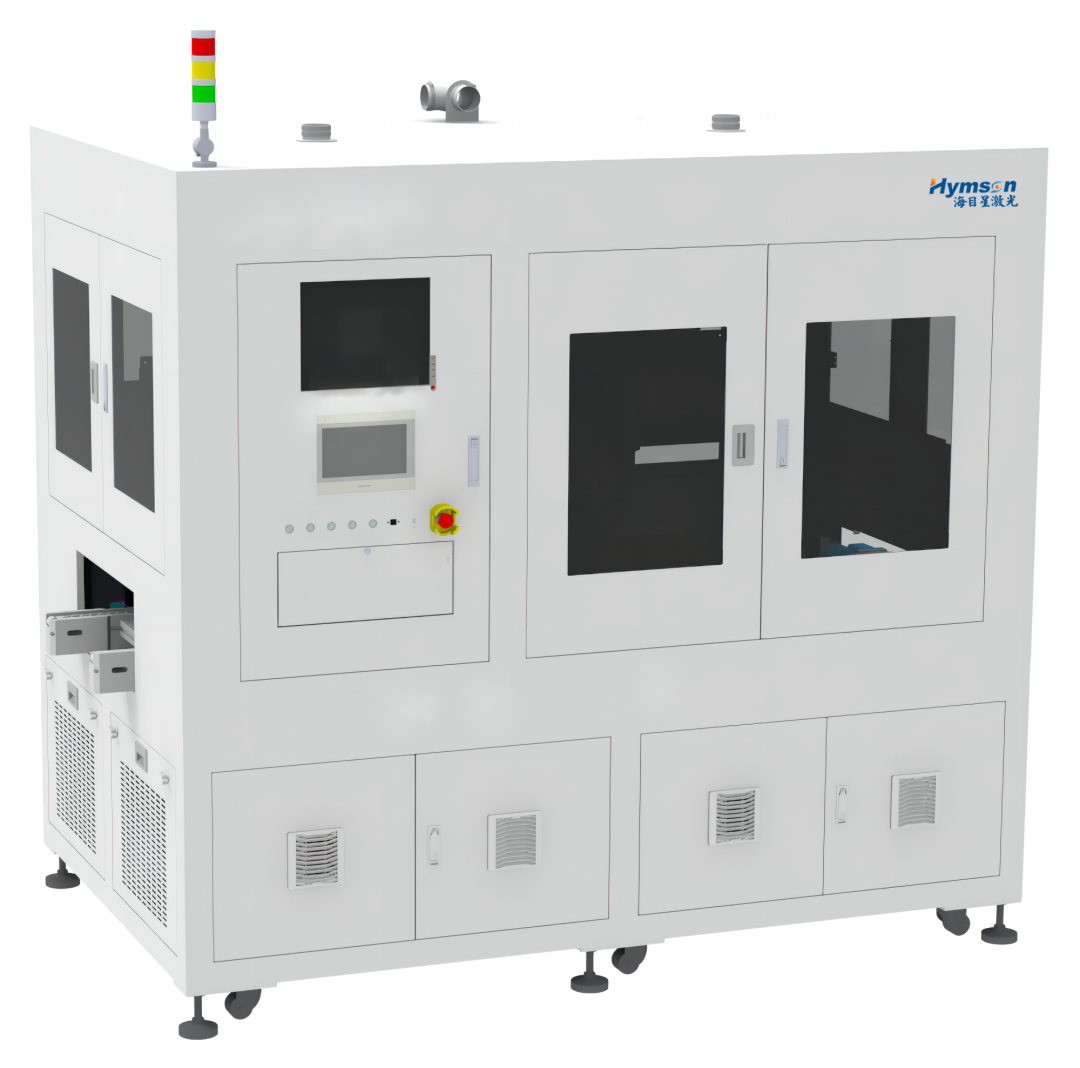

匯流排激光焊接機
· 適用于電池模組匯流排激光焊接
· 功能模塊主要包含視覺定位、激光測距、激光焊接、吹保護氣體、焊接除塵等
· 激光功率可根據匯流排厚度及熔深要求選型，可選環形光斑激光器
· 工裝、夾具采用模塊化設計，調試便捷，支持快速換型
· 支持拓展焊中檢測或在線熔深檢測等系統，實現閉環檢測管理
· 生產狀況、焊接參數等支持MES系統上傳

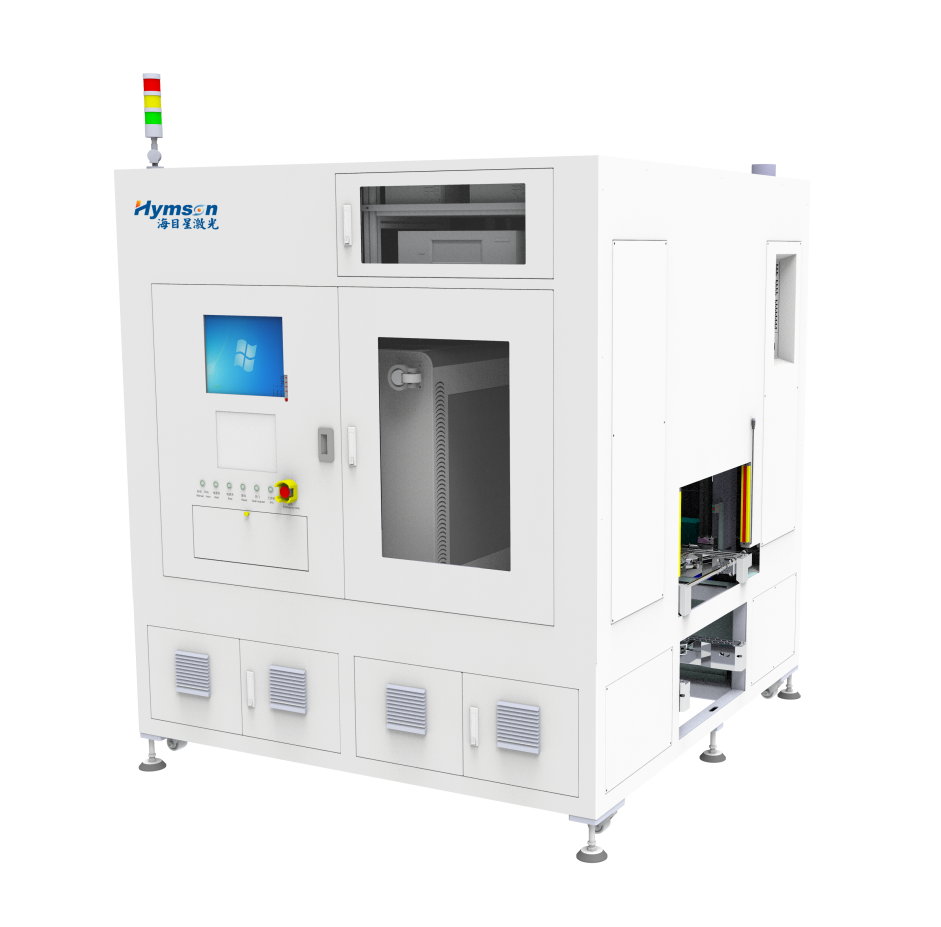

極柱激光清洗機
· 適用于電池模組電芯極柱激光清洗
· 功能包含視覺定位、激光清洗、清洗除塵等
· 加工幅面大，清洗效率高
· 生產狀況、清洗參數等支持MES系統上傳
模組低壓絕緣測試機
測試項目包括：
· 電芯間絕緣耐壓測試
· 電芯與模組外殼的絕緣耐壓測試
· 電芯電壓及壓差測試
· 探針接觸測試等
模組EOL測試機
測試項目包括：
· 模組總正、總負與外殼之間絕緣、耐壓測試
· 模組的總電壓、總內阻測試
· 模組的內部溫度測試
· 模組內電芯電壓及電壓差測試等

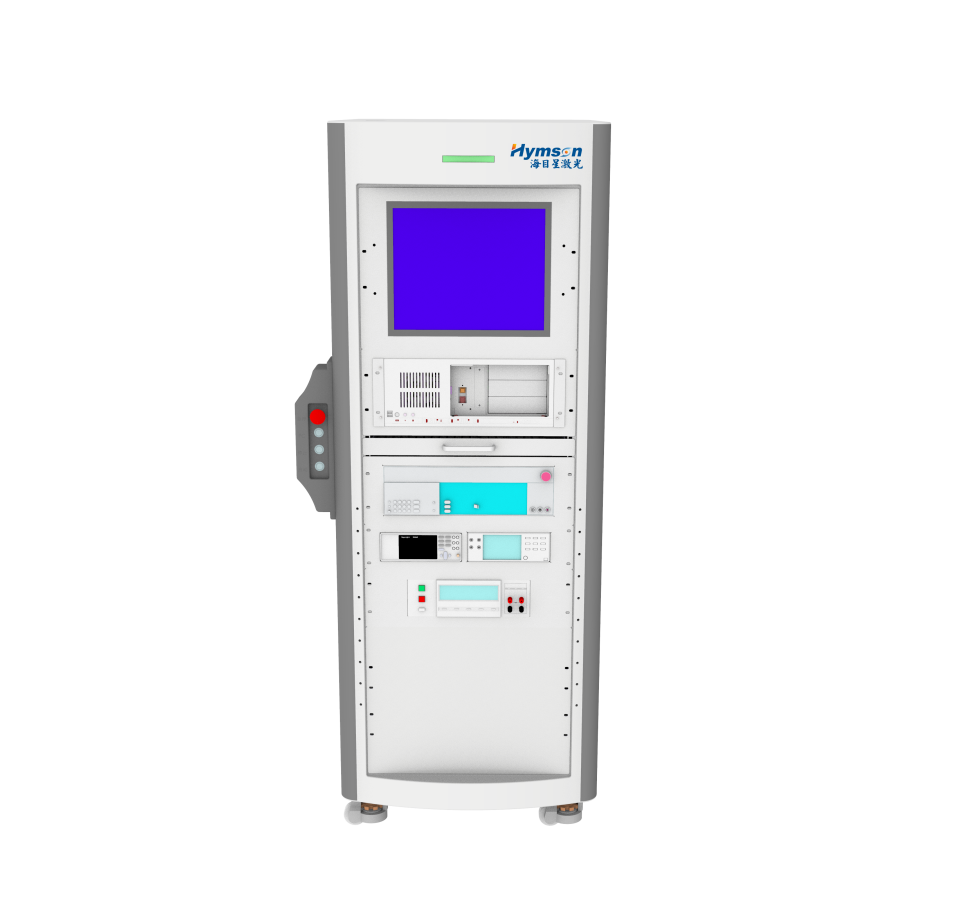

PACK EOL測試機
測試項目包括：
· PACK包總正、總負與外殼之間絕緣、耐壓測試
· PACK包的總電壓、總內阻測試
· PACK包的內部溫度測試
· PACK包內電芯電壓及電壓差測試
· 接地測試等
在政策與行業的雙驅下，新能源配儲儼然成為時代的必答題。海目星將以自動化、智能化的柔性生產方式，以高效、適宜、可靠的儲能領域解決方案，賦予新型儲能高質量發展的無限可能！
